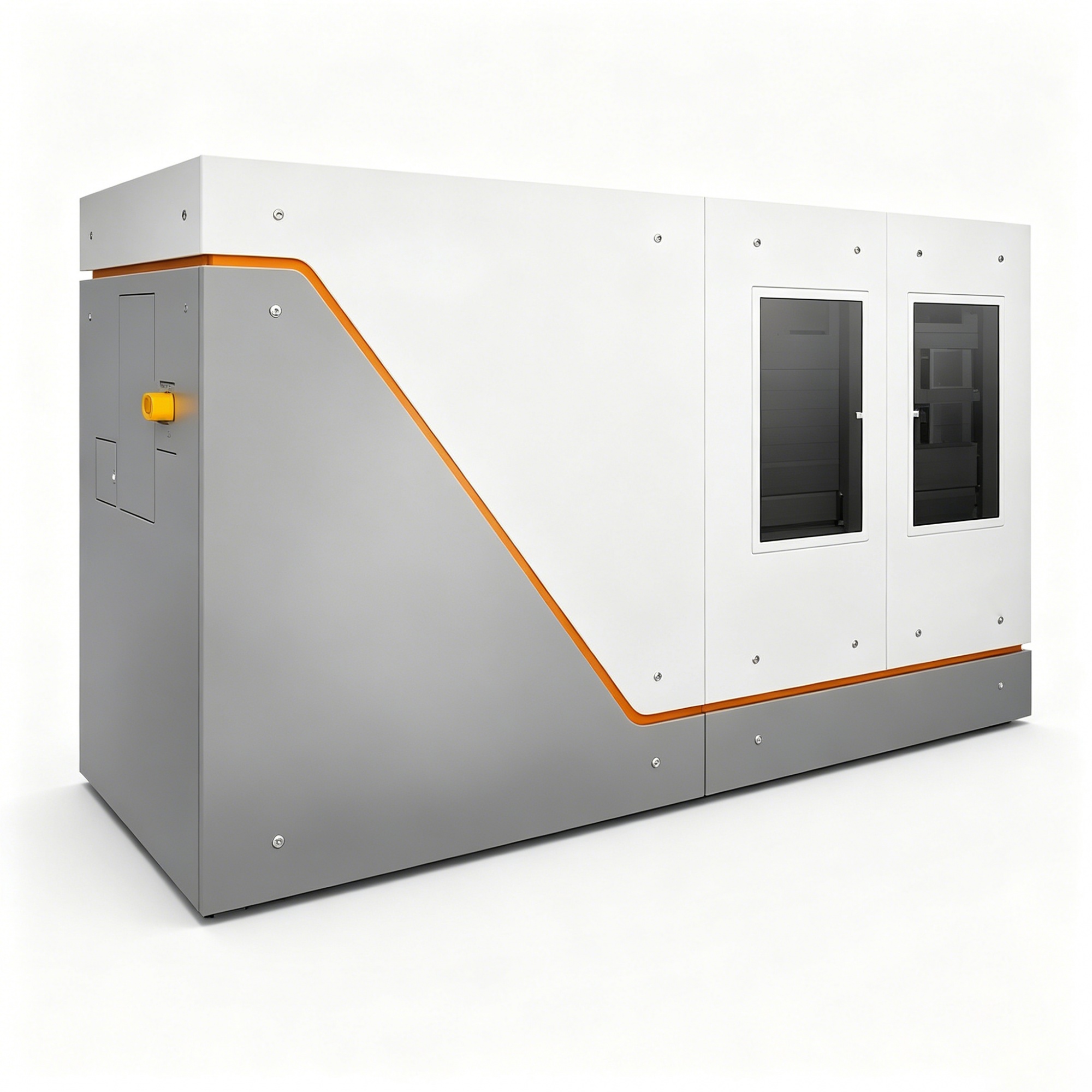

EBL电子束曝光系统

主要应用:
1. 光掩模版制造
2. 纳米器件原型验证
3. 微纳光学与超表面
4. 先进封装与MEMS
5. 生物芯片与传感

1.项目介绍
电子束光刻(EBL)是一种无需掩模版的纳米加工技术,其核心在于利用高能电子束直写微纳结构。在真空系统中,电子枪发射的电子经电磁透镜聚焦后,对涂有PMMA或HSQ等敏感光刻胶的基片进行扫描曝光。电子束的能量会使光刻胶发生分子链断裂或交联反应,通过改变材料在显影液中的溶解度差异,最终在基片上显现出所需的纳米级图案。


2.样品要求

(1)适用于直径≤2英寸、厚度<2mm的样品。

(2)干燥固体样品,表面洁净、无油污且无磁性。


3.常见问题

(1)光刻技术包含哪些类型?

光刻技术包括:光刻蚀(Photolithography)、电子束光刻(EBL)、X射线光刻、EUV光刻、纳米压印光刻(NIL)、扫描探针光刻(SPL)。

(2)电子束光刻(EBL)为何无法应用于大规模工业生产?

EBL因耗时、成本高且吞吐量低,未用于工业量产,扩展性亦不及光刻蚀等技术。

(3)对比光刻法分辨率,EBL 分辨率存在哪些局限?

EBL分辨率受限电子束尺寸、邻近效应及背散射;光刻蚀则受波长与衍射限制。EBL分辨率更高但效率与成本劣势明显。

(4)光刻工艺的核心目的是什么?

光刻工艺旨在将掩模或设计图案高精度转印至基片光刻胶。

EBL电子束曝光系统
主要应用:
1. 光掩模版制造
2. 纳米器件原型验证
3. 微纳光学与超表面
4. 先进封装与MEMS
5. 生物芯片与传感
