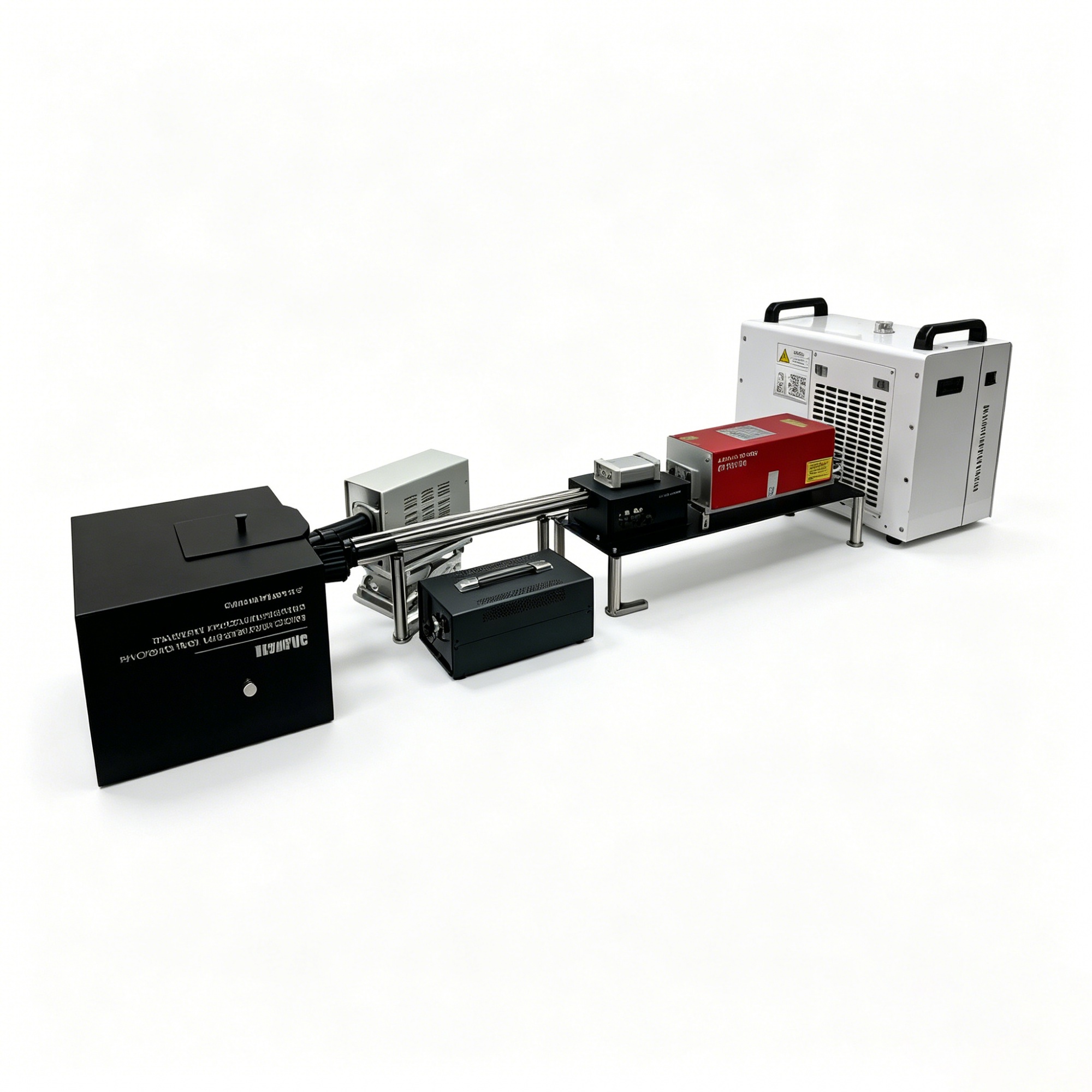

光电性能测试

1.项目介绍

1.1 光催化剂体系

光催化剂作为光催化过程的核心，其种类多样，主要包括：

(1)  金属氧化物（如TiO₂、ZnO）

(2)  金属硫化物（如CdS、ZnS）

(3)  石墨相氮化碳（g-C₃N₄）

(4)  铋基光催化剂（如BiVO₄、Bi₂MoO₆）

(5)  多孔材料（MOFs、COFs）

(6)  二维材料（MXene等）

1.2 光催化反应机制

反应过程主要涉及光生电子-空穴对的生成、分离、迁移及在催化剂表面的氧化还原反应，其效率直接影响光催化性能。

1.3 机理研究关键技术

为深入解析光催化机制并评估材料性能，需结合多种表征手段，重点包括：

(1) 光电化学测试

①　光电流响应（i-t）：评估材料光响应速度、稳定性及载流子生成效率。

②　交流阻抗谱（EIS）：分析界面电荷转移电阻及催化动力学过程。

③　莫特-肖特基测试：确定材料的平带电位、载流子类型（电子或空穴）及掺杂浓度。

④　线性扫描伏安法（LSV）：量化催化活性与电流密度，评估光电转换能力。

(2) 拓展表征技术

⑤　开路光电压（OCP）：反映光生电势差。

⑥　循环伏安（CV）：揭示电催化活性及表面反应过程。

⑦　光电化学量子效率（IPCE）：量化特定波长下的光能利用效率。

⑧　瞬态/稳态表面光电压/光电流（SPV/SPC/TPV/TPC）：追踪载流子分离与复合动力学。

1.4 核心评估指标 通过上述方法可系统评估：

(1)  电荷分离效率：光生载流子的有效分离与抑制复合能力。

(2)  表面反应动力学：催化活性位点效能及反应速率。

(3)  光稳定性：材料在光照下的长期性能保持。

2.样品要求

2.1 粉末样品

(1) 建议提供不少于10 mg粉末样品，粒径越小越好（充分研磨至细腻均匀）。

(2) 若样品稀缺，请精确称取≥5 mg粉末置于1 mL离心管中，并清晰标注已称量信息，可直接用于工作电极制备。

2.2 分散液样品

(1) 提供不少于0.5 mL的均匀分散液，浓度需满足≥2 mg/mL，推荐5 mg/mL以上。

(2) 必须使用无毒或低毒性溶剂，并备注明确溶剂成分，便于适配测试条件。

2.3 电极片样品

(1) 尺寸推荐10×15 mm（最佳），最大不得超过15×20 mm。

(2) 厚度需严格控制在≤1.5 mm范围内。

(3) 请提供数量充足的电极片，数量需多于测试项目数（如测试3个项目，请提供≥4片），以确保实验需求。

3.常见问题

3.1 EIS横坐标起点不为零的原因及材料差异

电化学阻抗谱（EIS）的横坐标（实部Z'）起点通常不为零，其本质原因是测试体系中存在固有内阻Rs（欧姆内阻）。具体解释如下：

(1) Rs的物理组成： Rs反映整个测试体系中除电化学反应电阻外的物理阻抗，包括：

①　电解池本体阻抗（如电解液电阻、隔膜电阻等）；

②　○电极与测试系统间的接触阻抗（如导线接触、夹具电阻等）；

③　材料表面与电解液的浸润性差异导致的界面电阻。

(2) 横坐标起点与Rs的关联：

①　EIS高频区与横坐标的交点即为Rs值。由于实际测试中Rs始终存在（非零），故交点不可能位于原点（Z'=0）。

(3) 不同材料起点差异的原因：

①　浸润性差异：材料表面性质（如亲/疏水性、表面粗糙度）影响其与电解液的接触界面电阻，导致Rs值不同。

②　体系物理差异：电极结构、导线连接方式或电解池几何差异也会引入不同的附加电阻。

③　视觉零点现象：部分文献中Rs看似为0（交点接近原点），实因体系总电阻较大（如kΩ级别），在高量程坐标下视觉压缩导致，并非物理零点。

3.2 光电流信号尖峰与衰减的成因

光电流测试中出现的瞬时尖峰及后续衰减现象，主要源于以下机制：

(1) 瞬时尖峰的形成：

①　光生载流子瞬发效应：光照瞬间，光催化剂吸收光子激发出大量电子-空穴对，快速注入外电路，形成高电流尖峰。

②　表面态响应：材料表面缺陷态或陷阱位点在光照初期快速捕获电荷，促进瞬态电流输出。

(2) 后续衰减的原因：

①　电荷复合加剧：随光照持续，表面态逐渐饱和，未复合的电子-空穴对在材料体相或界面处复合速率增加，导致净电流下降。

②　传质限制：若电解液中反应物或产物传质速率不足，电极表面反应中间体累积，抑制后续电荷生成效率。

③　材料光稳定性：部分光敏材料在持续光照下发生表面重构（如SEI膜生成）、载流子陷阱失效或光腐蚀，导致光电转换效率衰减。

④　电极极化：连续光照下电极电势偏移，可能引发副反应或电化学极化，进一步抑制电流输出
