红外热成像测试

1.项目介绍

受黑体辐射特性影响，任何物体都会根据自身温度的差异，向外辐射电磁波。热红外成像技术便是利用对热红外敏感的CCD器件对物体进行成像，从而清晰反映出物体表面的温度分布情况，该技术可用于粉末、溶液、块体及薄膜类样品的测试。

热红外成像通常包含3-5μm的中红外成像与8-12μm的远红外成像两类，其核心是在上述波段内聚焦于热源检测。被测样品的相关数据经传感器采集后，由处理电路进行信号处理并生成热图像，该技术可将物体的热信息瞬间转化为可视化图像，同时作为一种可验证的诊断技术，能够将不可见的辐射信号转化为清晰可辨的可见图像，便于后续观察与分析。

2.样品要求

2.1 粉末样品

①　测试区域需满足最小尺寸要求：正方形区域边长≥10 mm，或圆形样品直径≥10 mm，厚度范围控制在1-2 mm。

②　确保粉末均匀铺展，表面平整无堆积，以避免局部热辐射散射影响成像精度。

2.2 块体/薄膜样品

①　尺寸需符合以下区间：长×宽×厚在 (10×10×1) mm至(40×40×2) mm 范围内。

②　表面需光洁无裂纹，边缘垂直度良好，确保热辐射信号均匀反射，减少边缘效应干扰。

2.3 液体样品

①　测试容器需选用高透红外材料（如石英、氟化钙等）的样品池或烧杯，避免容器自身吸收红外辐射。

②　溶液体积需完全覆盖容器底部检测区域，液面高度适中，确保无气泡或悬浮物干扰。

③　测试过程中保持溶液静止，防止流动导致热分布动态变化影响成像稳定性。

3.常见问题

3.1 红外热成像数据结果以什么方式呈现？

数据呈现形式包括：

a. 静态图像报告：通过专业软件对原始数据进行处理，生成热分布伪彩图、温度分布图或关键点温度值标注等可视化图像；

b. 动态视频记录：支持实时录制热成像视频流，可回放分析温度变化趋势或异常热斑动态过程。

3.2 红外热像仪能否测量800℃的高温样品？

可行性说明：

a. 设备量程覆盖**-20℃至2000℃**，可满足800℃样品测试需求；

b. 实验室条件说明：当前实验环境需通过外部加热装置（如客户提供的热源或高温炉）实现样品升温至800℃，设备本身具备该温度区间的检测能力。

3.3 表面温度随时间变化的曲线图如何获取？

数据采集与分析流程：

a. 实时采集：热像仪同步记录样品表面红外辐射图像或视频数据；

b. 后处理分析：通过专用分析软件对采集的时序图像进行后处理，可自动生成指定区域或像素点的温度-时间变化曲线，支持数据导出与二次分析。

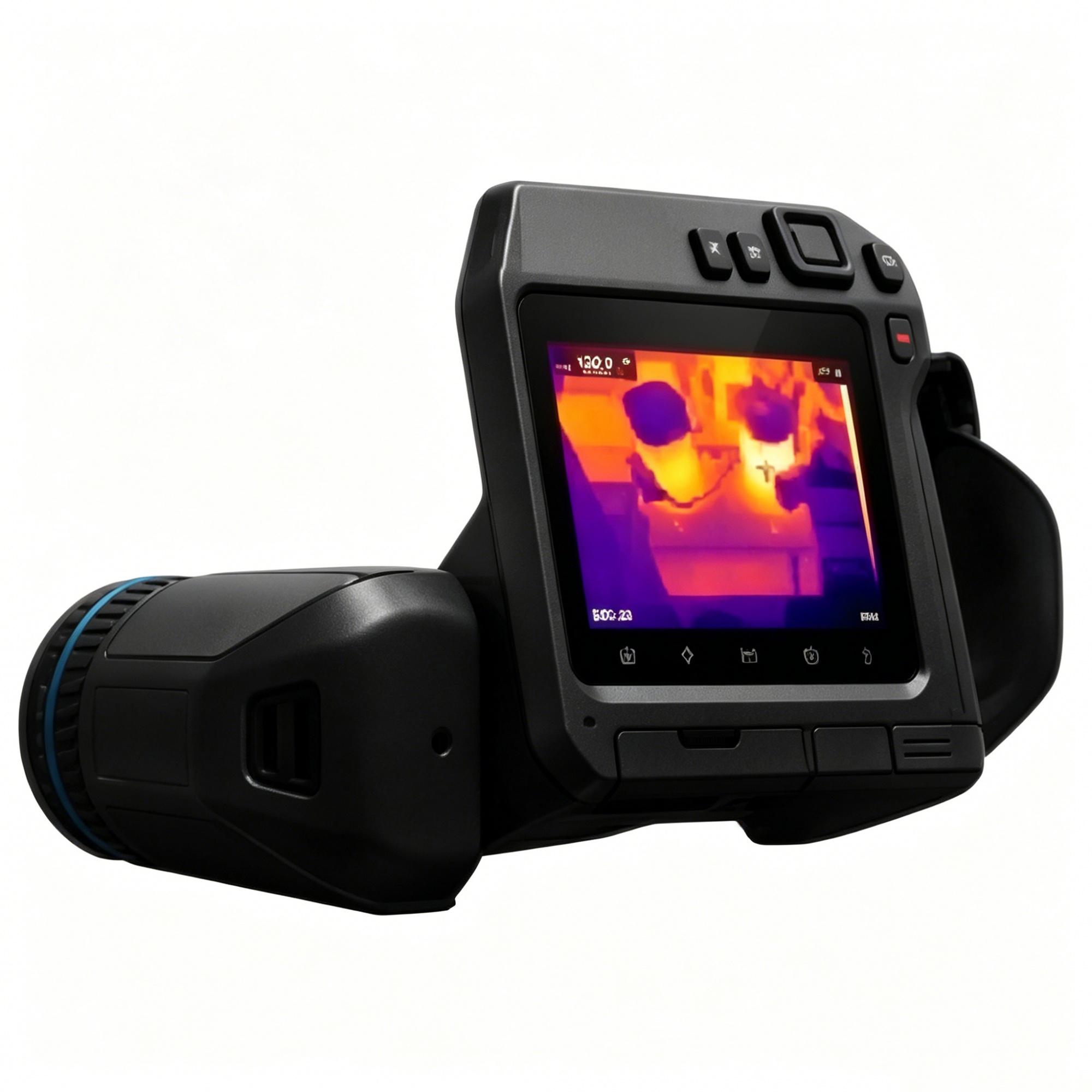

3.4 飞础科 FOTRIC 红外热像仪的测试波长范围是多少？

标准探测波长为7-14微米（长波红外波段），适配多数场景需求；

可选配滤光片：支持特定波段（如客户指定波段）的精准探测，通过光学滤波技术屏蔽干扰波段，提升测试针对性与准确性。

3.5 是否可对同一样品的多个点位进行测试？

多点位探测能力：

a. 热像仪支持多点位同步测温，测温区域不受固定点位限制；

b. 通过软件可自定义绘制任意检测区域（点、线、面），实时获取选定区域的热成像数据与温度统计值，满足复杂场景的多目标分析需求。
