同步辐射X射线吸收谱 XAFS

1. 项目介绍

1.1 无可比拟的核心优势： 同步辐射光源以高亮度、卓越准直性及波长（能量）动态可调性三大特性，成为科学研究中不可替代的“终极测试源”。其产生的光束兼具超高空间分辨率、时间分辨率与能量分辨率，能够穿透物质表象，直抵原子尺度的微观世界，为全球前沿科研突破提供了无与伦比的观测能力支撑。

1.2 XAFS技术：突破边界的原子探针： 同步辐射吸收谱（XAFS）技术突破传统限制，展现独特技术优势：

a. 无晶体结构依赖：无需样品具备完美晶格，即可解析结构信息。

b. 全形态兼容：无论是固体、液体、粉末或非晶态材料，均可精准检测。

c. 元素专属解析：精准锁定目标元素，剥离其他成分干扰。

d. 体相结构透视：捕获材料整体平均结构特征，同时深入揭示吸收原子的电子结构细节，包括价态、对称性、轨道排布、配位原子类型、键长、配位数及原子排列无序度等关键参数，为材料本质解密提供多维数据。

1.3 同步辐射光源：精密运转的能量工厂（图a示意）： 同步辐射光源的运行遵循精密流程

a. 电子束首先被注入直线加速器，经加速获得高质量、高能量的初始电子流；

b. ②电子流进入增强器进一步加速至接近光速，随后被精准注入多边形结构的储存环；

c. ③在储存环中，超高速电子束沿环形轨道运动，因偏转产生与轨道曲率半径相切的同步辐射光——这是光源的核心能量来源；

d. ④高能光束被束线站捕获，经精密光学系统处理后导向实验站，为各类精密分析实验提供“定制化”光源。

1.4 XAFS实验：解码微观的精密流程（图b解析）： XAFS测试依托精密光路与信号捕捉机制：

a. 精准分光：弯曲磁铁产生的宽谱X射线首先经单色器系统筛选，获得单一能量（波长）的高纯度光束；

b. 样品交互：单色光束通过精密狭缝后聚焦至样品，部分X射线被样品原子吸收，其余穿透样品进入真空检测系统；

c. 双模式信号采集：系统同步记录透射模式下的衰减信号与荧光模式下的特征发射信号；

d. 光谱解析：综合两种信号数据，反演出材料的原子级电子结构与局域配位环境图谱，为物质微观特性研究提供决定性证据。

2.样品要求

2.1 同步辐射光源样品制备要求

粉末样品：为确保样品的均匀性与代表性，建议研磨至粒径小于38μm（即过400目筛），单次送样量原则上不少于100mg。

块体或薄膜样品：平面尺寸建议控制在1cm×1cm左右；厚度一般需小于1mm，具体厚度需根据样品的吸收系数及待测元素含量进行科学评估。

液体样品：单次需制备约5ml，建议尽可能提高待测元素的浓度以获取高质量信号（注：该技术目前仅适用于部分特定元素的测试）。

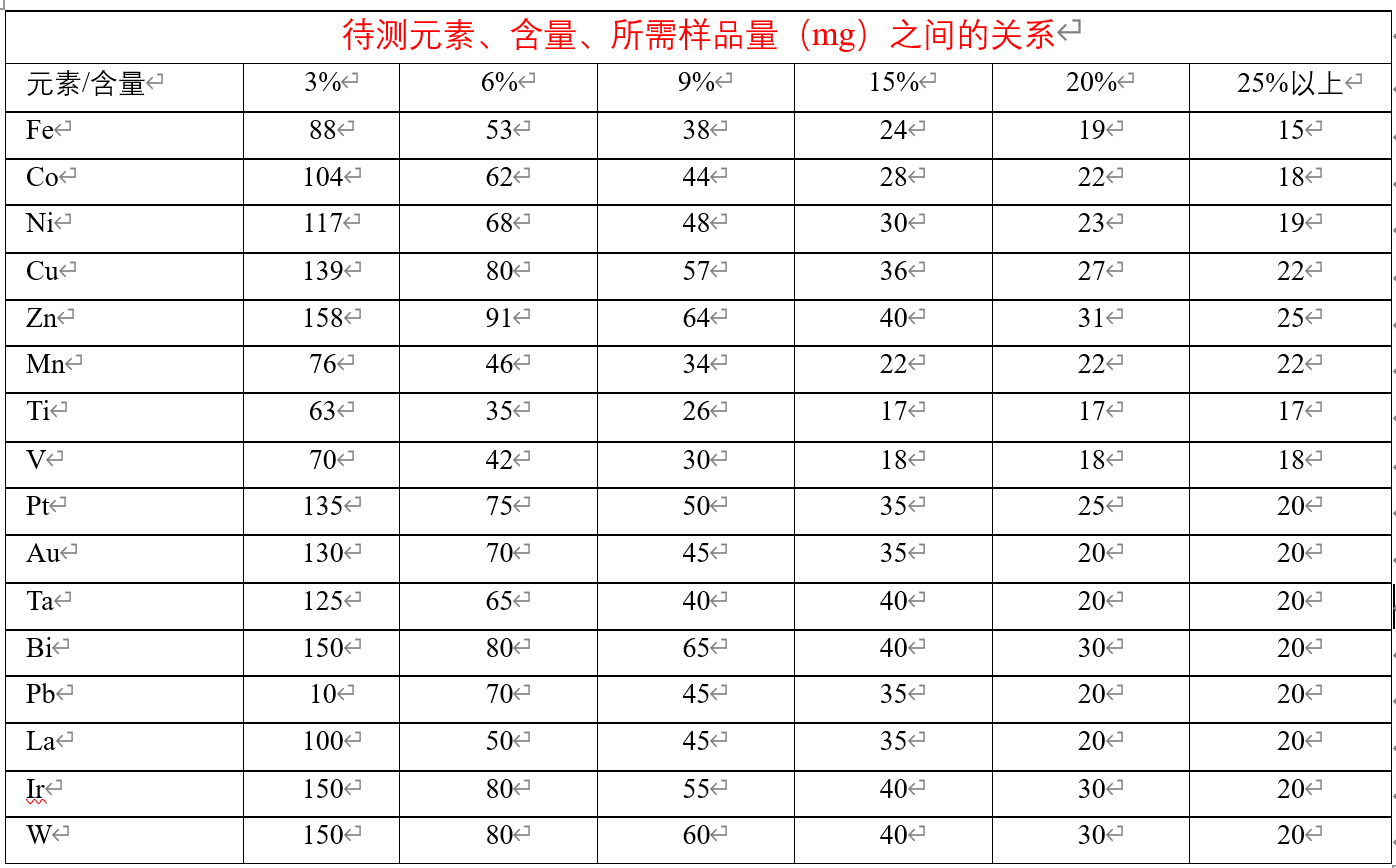

2.2 台式X射线源样品制备要求

3.常见问题

3.1 谱图存在毛刺、吸收边特征不显著、信噪比较差的影响因素有哪些？边前区域基线抬升而非水平的原因是什么？

若谱图出现毛刺、跳边不明显或信噪比低，通常源于待测元素含量不足或基体干扰。处理时，可在Athena软件中利用Deglitch功能剔除奇异点，或进行适度平滑。若边前区基线翘起不平，需检查归一化设置，通过手动调节Pre-edge范围或重新执行归一化处理来校正基线。

3.2 单一元素检测出现两组数据的原因是什么？应如何取舍并采用合适数据？

同一元素出现多组数据，通常是采用荧光模式进行了多次重复扫描。在分析前，需利用软件将这些扫描数据合并，以提升信噪比，确保结果的可靠性。

3.3 进行 X 射线近边吸收结构分析时，为何推荐用户同步采集标样谱图？

由于仪器状态和光强随时间波动，能量轴可能存在漂移。因此，必须测量金属箔标样进行能量校准。若需进行精确的价态对比分析，建议随样测试化学标样，以消除批次误差，确保比对结果的准确性。
