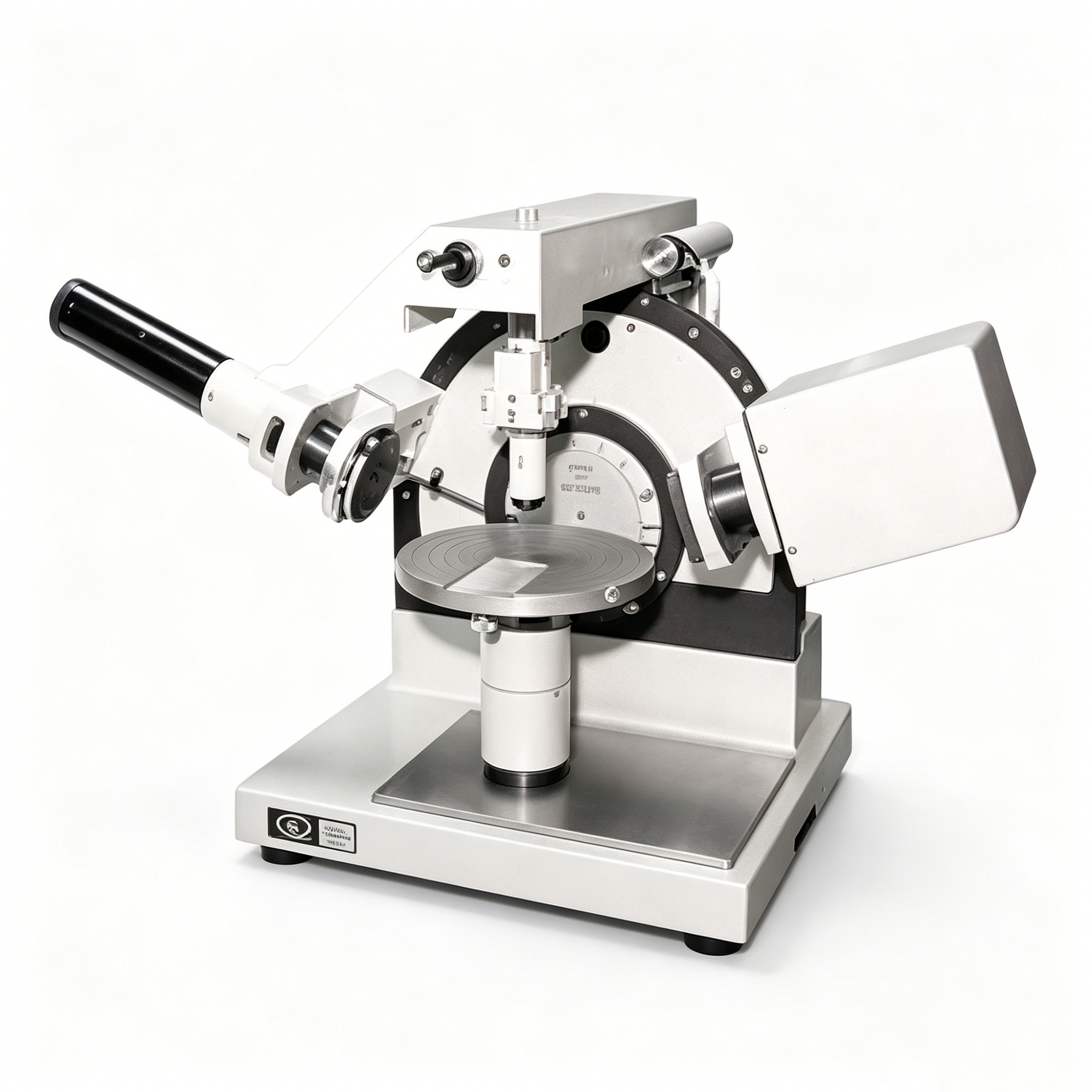

椭偏仪

主要应用:
半导体、光学镀膜、材料科学等领域。

1. 项目介绍

椭偏仪作为一种先进的光学测量工具,凭借其卓越的技术特性成为材料分析领域的理想选择。该仪器能够精准测定薄膜厚度、光学常数(如折射率、消光系数)及材料微观结构,尤其适用于纳米级超薄膜的表征。其核心优势在于非接触式测量原理——无需与样品直接接触,避免了对敏感材料的损伤,同时无需真空环境即可操作,显著提升了测试的便捷性与效率。高精度探测能力结合无损、无真空限制的特点,使椭偏仪在半导体、光学镀膜、材料科学等领域中展现出独特价值,成为研究薄膜特性与微观结构不可或缺的分析工具。


2.样品要求

2.1 样品状态与形态要求:

样品形态需满足以下类型之一:

① 粉末样品:需通过压片或旋涂工艺处理为平整测试面;

② 液体样品:可直接测试;

③ 块状样品:尺寸需满足长、宽均≥5mm;

④ 薄膜样品:需为独立薄膜或附着于基底的膜层结构,且长、宽均≥5mm。

2.2 膜层结构测试专项要求:

a.  基底-膜层复合结构(含基底样品):

① 基底厚度建议尽可能增大,以提高测试稳定性;

② 膜层厚度需≤10μm,且表面需平整均匀;

③ 膜层须为透明材料,基底无透明度要求。

b.  无基底单层膜样品:

① 膜层厚度建议≥500μm,以获得高信噪比数据;

② 膜层需满足透明且表面无瑕疵,确保光学均匀性。


3.常见问题

3.1 椭偏仪表征实验中,应当如何选取适配的测试光谱范围?

椭偏仪的光谱覆盖范围可从深紫外(142nm)延伸至远红外(33μm),具体选择需综合以下因素:

① 材料特性:若分析掺杂材料红外光学行为,需选用红外波段;若关注材料紫外响应,则选择深紫外波段。

② 薄膜厚度:测量时需确保光能穿透薄膜抵达基底,因此应选择材料具有高透光性的光谱区间(透明窗口)。

③ 测试需求:厚膜测量宜选用长波波段(如近红外),以增强信号穿透能力并提升厚度解析精度。 光谱范围的灵活性使椭偏仪能适配不同材料体系与测量场景。

3.2 椭偏仪表征技术可适配哪些类型的待测材料?

该技术主要适用于具有一定透光性的无机材料,包括透明或半透明薄膜、涂层及基底材料。其测量原理基于材料对光的偏振态调制效应,因此材料需允许足够的光线穿透以获取有效信号。典型应用涵盖半导体薄膜、光学镀层及功能性透明材料的表征。

3.3 开展椭偏仪表征测试,可获取哪些关键的结构与物理参数?

椭偏仪可提供多维关键参数,核心输出包括:

① 薄膜厚度:精准测定纳米至微米级薄膜厚度。

② 光学常数谱线:输出折射率(n)与消光系数(k)随波长变化的连续曲线,揭示材料的光学色散特性。

③ 波长依赖特性:解析材料在不同光谱区间的光学响应差异,为光学设计提供基础数据。
