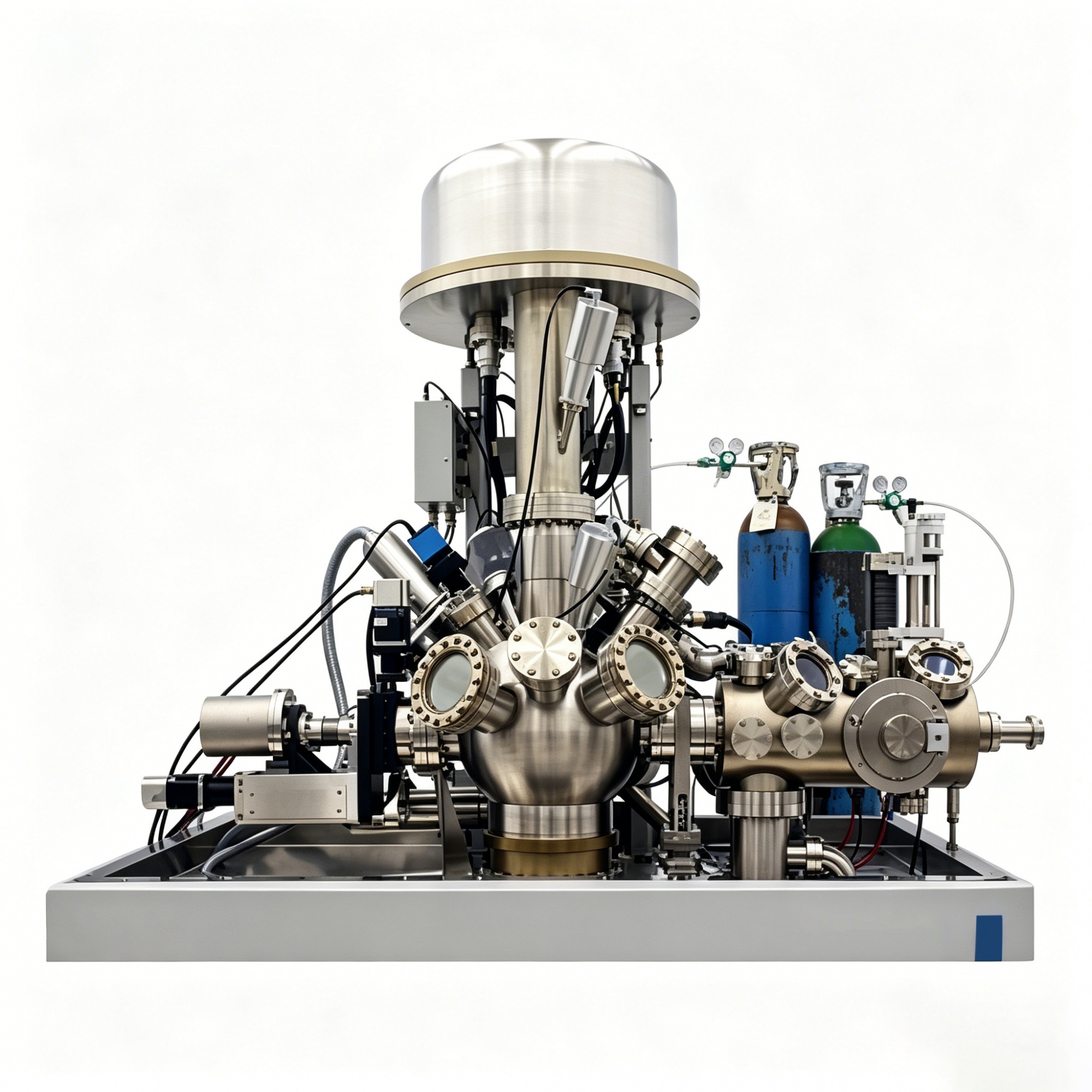

紫外光电子能谱(UPS)

主要应用:
1.气相分子分析:精确解析原子、分子的价电子构型及振动能级细节,揭示其电子结构本质。
2.固体表面表征:探测表面原子排列、化学键合状态及电子能带结构,助力理解表面物理与化学性质。
3.多领域实践价值:

1.项目介绍

紫外光电子能谱(UPS)是一种基于紫外线激发光源的光电子能谱技术,专用于测定导体或半导体材料的功函数及价带顶位置。该技术通过低能量的光子(源于氦Ⅰ或氦Ⅱ等原子或离子的退激过程)激发样品,促使价电子电离,进而通过分析光电子的动能分布获取关键信息。UPS光源具备光子能量低、线宽窄(约0.01 eV)的特性,仅能电离原子外层价电子或固体表面价带电子,同时可分辨分子振动能级的精细结构,成为研究气相与固体表面电子结构的精密工具。

核心应用方向:

(1) 气相分子分析:精确解析原子、分子的价电子构型及振动能级细节,揭示其电子结构本质。

(2) 固体表面表征:探测表面原子排列、化学键合状态及电子能带结构,助力理解表面物理与化学性质。

(3) 多领域实践价值:

① 催化研究:阐明催化剂表面活性位点的电子特性与反应机理。

② 腐蚀与防护:分析金属表面氧化层或涂层电子结构,优化防腐策略。

③ 材料科学:评估半导体器件及新型材料的表面性能,推动器件效能提升。

④ 电化学领域:解析电极界面电子行为,指导电池或电解系统设计。

凭借其高分辨率与表面灵敏度,UPS在材料研发、能源转换及微电子器件等前沿领域持续拓展应用边界,为深入理解物质表面与界面特性提供关键数据支撑。



2.样品要求

2.1 样品要求

(1) 块体/薄膜样品:

① 尺寸:≤1cm×1cm,厚度<2mm;

② 状态:需为新鲜干燥的固体材料,表面平整、无污染或氧化层;

③ 标记:清晰标注测试面,确保测试区域准确。

(2) 粉末样品:

① 制样方式:实验室通常使用导电胶压缩制样;若客户采用旋涂法,基材需为ITO、FTO或单晶硅片等半导体材料,成膜需均匀且厚度**>2nm**(需覆盖测试深度);

② 风险提示:粉末样品测试存在较高数据异常风险,不建议使用。若坚持提供粉末,需自行承担数据问题责任(不支持结果解释或复测),并确保样品量**≥50mg**(建议多提供以备实验调整)。

2.2 关键参数与说明

(1) 膜厚度标注:请务必提供薄膜厚度信息,作为测试参数设置的参考依据。

(2) 测试范围与光源:

① 光斑尺寸:1×1~3×3mm;

② 默认激发源:HeI(21.22eV),仅探测表面约2nm深度的电子结构。

2.3 重要注意事项

(1) 块体样品处理:测试时需使用导电胶固定,测试后样品表面会残留胶痕且无法完全清除,故默认不保留样品(特殊情况请提前说明)。

(2) 数据有效性限制:

① 表面敏感性:UPS测试结果对样品表面状态高度敏感,在空气中暴露时间延长可能影响数据准确性;

② 复测限制:因表面效应及制样不可逆性,测试完成后不支持复测,请确认样品状态后提交。


3.常见问题

3.1 为何样品需为导体或半导体?

UPS测试要求样品具备导电性(导体或半导体),因测试原理依赖光电子的激发与收集。若样品绝缘,表面易积累电荷,导致测试结果(如功函数、价带位置)失真;薄样品若自身不导电,可能依赖基底导电性,但对导电性要求仍存在,否则信号准确性无法保障。

3.2 UPS测试加偏压的作用是什么?

施加偏压可调控探测器与样品间的电势差,为逃逸的光电子提供额外动能,减少散射损失,提升信号强度与检测效率,确保数据可靠性。若不施加偏压,光电子动能较低,信号易被背景噪声掩盖。

3.3 测试中金标样的用途是什么?

金标样(Au)作为标准参照,用于校准费米能级位置。测试时:

① 不加偏压:通过Au的谱图确定费米能级基准点;

② 加偏压:可进一步分析Au的功函数等参数,确保数据标准化。

3.4UPS中动能(Ek)与结合能(Eb)如何转换?

两者关系遵循能量守恒方程:Eb + Ek = 光子能量(如HeI为21.22 eV)。通过实测光电子动能(Ek),可反推电子的结合能(Eb),进而解析价电子结构。

3.5 HOMO能级能通过UPS测得吗?

UPS不能直接测定HOMO(最高占据分子轨道)能级,但可通过价带顶位置间接推测。通常,HOMO的准确测定依赖电化学循环伏安法等手段。UPS结果需结合理论计算或其他表征技术综合解析,对应关系尚未形成统一标准。

3.6 粉末样品UPS信号差的原因及改善方法:

原因:

a. 导电性差:电荷积累导致信号失真;

b. 表面污染:微小探测深度(2-3 nm)下,污染物或残留活性剂干扰信号;

c. 形貌不均:粗糙表面导致光电子散射严重。 改善建议:

① 制样:将粉末分散于溶剂后均匀旋涂/滴涂至导电基底(如硅片),形成致密薄膜;

② 测试:多点采集数据,验证重复性;确保样品量≥50 mg以优化制样条件。

3.7 XPS与UPS价带表征的差异: 两者均可分析价带结构,但存在显著差异:

① 信号强度与效率:UPS利用低能光子,光电离截面大,信号强度较XPS高3-4个量级,采谱更快;

② 能量分辨率:UPS线宽窄(~0.01 eV),可分辨精细振动能级与电子结构细节,XPS则侧重化学态分析;

③ 测试耗时:XPS需较长时间积累信号以优化信噪比,UPS则更高效。
